SHV/NSHV シリーズ

アプリケーション・ノート

SHV /NSHV シリーズ

DC/ACの小型・高信頼性ヒューズ

SHV/NSHVシリーズの優れた性能・仕様のもととなっているものは、その高い品質と信頼性の故に世界中で長年にわたって愛用されているSOC製のカートリッジヒューズ(ヒューズホルダーに装着して使うタイプの絶縁管ヒューズ)技術です。ここでは、先ずSOCが独自に設計・製造しているカートリッジヒューズ内部構造をご説明してから、SHV/NSHVシリーズをご紹介します。

SOC グループ:
エス・オー・シー株式会社
SOC America Inc.
SOC Asia Pte. Ltd.
SOC Europe B. V.

SHVおよびNSHVシリーズの概要

商用電源に対応するAC125VAC250V定格の小型で信頼性が高いSOCのカートリッジヒューズ製品は世界中で広く使われています。SHVNSHVシリーズはこの優れたSOCのカートリッジヒューズをより高い電圧で、また、ACだけでなくDCで使えるようにグレードアップした画期的な製品シリーズで、幅広い用途に使われています。

SOCの小型で信頼性の高いカートリッジヒューズの構造

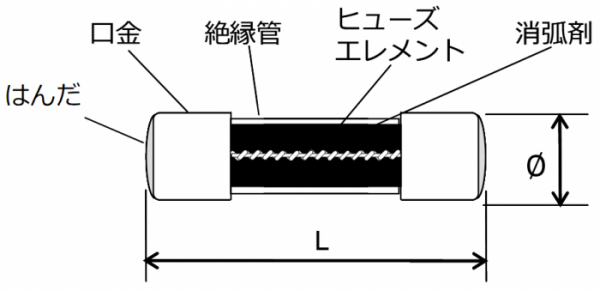

SOCカートリッジヒューズは、下図のような独自に設計した構造になっています。

ヒューズエレメントを、SOC独自デザインのキャップ中央の開口部を通して挿入し、外側からキャップにはんだ付けすることによりはんだ接合部を精緻に形成するとともに、ヒューズエレメントをヒューズの中心に位置させています。これにより、機械的に頑強で電気特性ばらつきの小さな高信頼性ヒューズとなっています。

カートリッジヒューズの製造には、あらかじめはんだが入れてあるキャップとヒューズエレメントを、外部からの間接加熱によりはんだ付けをするという方法もあります。この方法を使えば短時間に製造することが出来ますが、はんだ接合部の精度と機械的頑強性を確保するのが難しく、電気特性がばらついてしまいます。そのため、SOCでは、より信頼性の高い上記の方法を採用しています。

モバイル機器、車両、モーターやコンプレッサーを備えた機器、屋外設置や異常振動や温度変化が絶え間ない環境で使用する機器には、最初に説明したSOCカートリッジヒューズの頑丈な設計・構造・製造方法が最適であることは言うまでもありません。測定装置や制御装置にも、性能のばらつきが小さいSOC製のカートリッジヒューズが最適です。

SHV および NSHV シリーズの詳しい説明

5×20mm あるいは∅6.3×32mm といった普通サイズのカートリッジヒューズの電圧定格は、AC125VまたはAC250Vまでが通常であるところ、SHVおよびNSHVシリーズは同じようなサイズでそれらのヒューズを超えるDC250VDC700Vの定格を持つすばらしい性能を実現しています。その秘訣は、厳選した材料と特別にデザインしたエレメントを用いた信頼のカートリッジヒューズ設計にあります。

SHVおよびNSHVシリーズは、∅5.2×20mm、∅6.35×25.4mm、∅6.35×31.8mm、∅10.4×40mmのカートリッジヒューズで、これまでにインバータ、エアコン、全自動食器洗浄器、全自動洗濯乾燥機、太陽光発電システム用パワーコンディショナ、住宅用燃料電池、無停電電源設備など幅広い用途に活かされてきました。これらのヒューズは、電気自動車やDC-DCコンバータ、オンボード充電機、モータードライブコンプレッサの保護にも最適です。

SHVおよびNSHVシリーズは、高い信頼性を確保するため、充実した自社試験設備のもとで、IEC規格やSOCの自主規格に準拠した広範なテストに合格していることを確認の上でリリースしております。試験設備の中には、直流の遮断試験用の、6相全波整流設備や極めて大きい静電容量のコンデンサーバンクも含まれております。ご要望に応じ、試験結果報告書をご用意いたします。

SHVおよびNSHVシリーズの技術的な優位性は、次世代自動車向けのヒューズ製品に継承されており、ドライブ回路、補機回路の保護のためのより大定格のヒューズ製品を順次生み出しています。

SHV およびNSHV シリーズ製品の用途と特徴

用途: 次世代自動車(DC-DCコンバータ、モータードライブコンプレッサ、オンボード充電機、 急速充電機、非接触充電機、他)、新エネルギーデバイス(パワーコンディショナ、太陽 光発電パネル、家庭用蓄電設備、他)、半導体設備、エアコン設備、他。

特徴 AC/DC 125V/250Vを超える定格電圧を持つカートリッジヒューズおよびプロテクター。 SHVシリーズの北米向けULCSA認証、欧州向けSEMKO認証、日本のPSEマークにつ いては個別製品ページでご確認いただけます。

仕様

定格電圧 AC380VAC400VAC500VAC600VDC250VDC400VDC420VDC450VDC500VDC700V

定格電流 1A30A

定格遮断容量: 500A、 1,000A または10,000A (抵抗回路)

構造













サイズ: 製品紹介ページをご確認下さい、定格によって次のサイズがあります:∅5.2×20、∅6.35×25.4、∅6.35×31.8、∅10.4×40 (mm)

外観

カートリッジ型

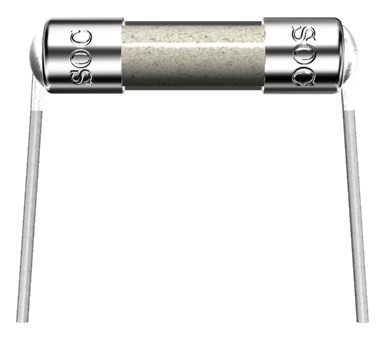

リード付











過負荷溶断性能: 定格電流の1.35倍を60分以内、定格電流の2.1倍を30分以内、定格電流の2.4倍を15 分以内

通電容量: 定格電流の1.1倍をヒューズの温度が一定になるまで

:  このアプリケーション・ノートには製品仕様の代表的数値を記載しています。各製品の詳細は仕様書をご確認下さい。またSOCホームページの製品検索、お問い合わせ機能も、併せてご活用下さい。
